Pembongkaran dashboard mobil merupakan pekerjaan yang cukup besar dan tidak seharusnya dilakukan tanpa alasan yang jelas.
Dalam pekerjaan service AC mobil, pembongkaran dashboard terkadang diperlukan karena beberapa komponen sistem AC berada di balik dashboard dan sulit dijangkau dari luar.
Salah satu contohnya adalah evaporator AC mobil yang pada beberapa jenis kendaraan berada jauh di dalam rumah HVAC. Untuk mengakses komponen tersebut, teknisi dapat perlu melepas sebagian atau bahkan sebagian besar dashboard.
Namun, perlu dipahami bahwa tidak semua masalah AC mobil membutuhkan pembongkaran dashboard.
Jika masalah hanya berasal dari filter kabin, magnetic clutch, kompresor, atau komponen lain yang dapat diakses tanpa membuka dashboard, pekerjaan tersebut tentu tidak perlu dilakukan.
Kenapa Dashboard Mobil Perlu Dibongkar?
Dashboard dapat menjadi penghalang untuk mengakses beberapa komponen yang berada di bagian dalam sistem HVAC.
Pada sejumlah kendaraan, unit AC atau cooling unit berada di balik instrument panel. Prosedur servis tertentu dapat mengharuskan teknisi melepas instrument panel, konektor, pengikat, hingga unit HVAC agar komponen di dalamnya dapat diakses.
Dokumentasi teknis DENSO menunjukkan bahwa pada pekerjaan tertentu untuk mengakses cooling unit, dashboard dan beberapa bagian instrument panel memang dapat perlu dilepas sebelum unit AC dapat dikeluarkan.
Karena konstruksi setiap kendaraan berbeda, tingkat pembongkarannya juga tidak sama.
Ada mobil yang hanya membutuhkan pelepasan beberapa panel.
Ada juga mobil yang membutuhkan pembongkaran dashboard secara lebih menyeluruh.
Apakah Semua Service AC Mobil Harus Bongkar Dashboard?
Tidak.
Ini salah satu hal yang penting diketahui pemilik mobil.
Banyak pekerjaan AC dapat dilakukan tanpa membongkar dashboard, misalnya:
- Pemeriksaan tekanan refrigeran
- Pemeriksaan sistem kelistrikan
- Pemeriksaan kompresor
- Pemeriksaan magnetic clutch
- Penggantian magnetic clutch tertentu
- Pemeriksaan kondensor
- Penggantian filter kabin
- Pemeriksaan blower
- Pengisian refrigeran setelah prosedur yang sesuai
Sebagai contoh, jika masalah berasal dari magnetic clutch, tidak masuk akal membongkar dashboard hanya untuk memperbaiki komponen tersebut.
Kamu bisa membaca artikel penggantian magnet clutch AC mobil untuk mengetahui kapan komponen tersebut perlu diperiksa atau diganti.
Kapan Pembongkaran Dashboard Mobil Diperlukan?
Pembongkaran dashboard biasanya dipertimbangkan ketika komponen yang bermasalah berada di area yang memang tidak dapat diakses tanpa membongkar bagian interior.
Beberapa contohnya sebagai berikut.
1. Penggantian Evaporator AC Mobil
Ini merupakan salah satu alasan yang paling sering dikaitkan dengan pembongkaran dashboard dalam pekerjaan AC.
Evaporator berada di dalam sistem HVAC. Pada kendaraan tertentu, akses menuju evaporator sangat terbatas sehingga teknisi perlu membuka dashboard untuk mengeluarkan cooling unit atau box evaporator.
Prosedur DENSO untuk pelepasan evaporator menunjukkan bahwa refrigeran perlu dipulihkan terlebih dahulu, jalur refrigeran dilepas, kemudian evaporator dikeluarkan sesuai prosedur kendaraan. DENSO juga menekankan bahwa detail prosedur harus mengikuti manual servis kendaraan.
Namun, tidak semua mobil mengharuskan dashboard dilepas sepenuhnya.
Hal tersebut kembali kepada desain kendaraan.
2. Perbaikan atau Penggantian Box Evaporator
Selain evaporator, box evaporator atau cooling unit juga dapat membutuhkan pemeriksaan atau perbaikan.
Jika akses menuju box sangat terbatas, dashboard dapat perlu dibongkar agar unit dapat dikeluarkan.
Untuk pembahasan lebih khusus mengenai box evaporator, kamu dapat membaca artikel pembongkaran box evaporator AC mobil.
3. Masalah Komponen HVAC di Balik Dashboard
Beberapa kendaraan memiliki komponen HVAC yang posisinya berada cukup dalam di balik dashboard.
Jika komponen tersebut mengalami kerusakan dan tidak tersedia akses servis dari bagian luar, pembongkaran dashboard dapat menjadi bagian dari proses perbaikan.
4. Pekerjaan Kelistrikan atau Kabel Tertentu
Pada kasus tertentu, masalah kelistrikan yang lokasinya berada di balik instrument panel juga dapat membutuhkan pembongkaran dashboard.
Namun, diagnosis tetap perlu dilakukan terlebih dahulu.
Dashboard tidak seharusnya dibongkar hanya karena teknisi belum menemukan sumber masalah.
Bagaimana Proses Pembongkaran Dashboard Mobil?
Proses pembongkaran berbeda-beda berdasarkan merek, model, tahun, dan konstruksi kendaraan.
Secara umum, proses dapat meliputi beberapa tahap.
1. Diagnosis Masalah
Sebelum dashboard dibongkar, teknisi perlu memastikan bahwa masalah memang berada di area yang membutuhkan akses tersebut.
Ini merupakan tahap yang sangat penting.
Misalnya, AC mobil tidak dingin tidak otomatis berarti evaporator rusak.
Masalah dapat berasal dari:
- Refrigeran kurang
- Kebocoran
- Kompresor
- Magnetic clutch
- Kondensor
- Expansion valve
- Blower
- Filter kabin
- Evaporator
- Kelistrikan
Karena itu, diagnosis harus dilakukan sebelum menentukan apakah dashboard perlu dibongkar.
Untuk memahami penyebabnya, baca juga artikel AC mobil tidak dingin.
2. Menentukan Bagian Dashboard yang Harus Dilepas
Teknisi kemudian menentukan bagian mana yang harus dibuka untuk mendapatkan akses ke komponen yang bermasalah.
Tidak selalu seluruh dashboard harus dilepas.
Pada kendaraan tertentu, akses mungkin cukup melalui glove box, panel bawah, atau bagian tertentu dari instrument panel.
3. Melepas Panel dan Komponen Interior
Panel-panel yang menghalangi akses kemudian dilepas secara bertahap.
Bagian seperti trim, glove box, panel instrumen, dan komponen lainnya dapat perlu dilepas tergantung konstruksi kendaraan.
Pada tahap ini, kehati-hatian sangat penting karena terdapat banyak klip plastik, baut, konektor, dan komponen interior.
Dokumentasi teknis DENSO juga memberikan perhatian khusus terhadap komponen plastik yang mudah patah ketika proses pelepasan dilakukan.
4. Melepas Konektor dan Harness
Dashboard modern memiliki banyak konektor dan kabel.
Karena itu, teknisi perlu memastikan setiap konektor yang dilepas dapat dipasang kembali ke posisi yang benar.
Kesalahan pemasangan dapat menyebabkan fungsi tertentu tidak bekerja setelah dashboard dipasang kembali.
5. Mengakses Unit AC atau HVAC
Setelah bagian dashboard yang diperlukan dilepas, teknisi dapat memperoleh akses ke unit AC atau HVAC.
Pada pekerjaan evaporator, unit HVAC dapat perlu dilepas dari kendaraan sebelum dibongkar untuk mendapatkan akses ke evaporator.
Pada beberapa kendaraan, unit HVAC memang harus dikeluarkan terlebih dahulu untuk melakukan servis evaporator.
6. Melakukan Perbaikan
Setelah komponen dapat diakses, teknisi melakukan pekerjaan sesuai hasil diagnosis.
Contohnya:
- Membersihkan evaporator
- Mengganti evaporator
- Memperbaiki komponen tertentu
- Mengganti komponen HVAC
- Memeriksa sambungan
- Memperbaiki bagian yang bermasalah
Jika kebutuhan hanya membersihkan evaporator dan konstruksi kendaraan memungkinkan pengerjaan tanpa pembongkaran dashboard penuh, metode tersebut dapat dipertimbangkan.

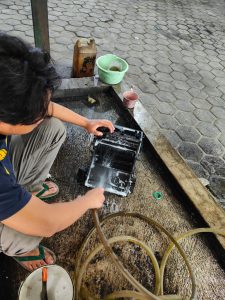

Baca juga cuci box evaporator AC mobil untuk mengetahui pembahasan khusus mengenai pembersihan evaporator dan box AC.
7. Memasang Kembali Dashboard
Setelah pekerjaan selesai, dashboard dipasang kembali.
Semua panel, baut, klip, konektor, dan komponen yang sebelumnya dilepas harus dikembalikan ke posisi yang sesuai.
Pada pekerjaan seperti ini, kualitas pemasangan kembali sama pentingnya dengan proses pembongkaran.
Apakah Bongkar Dashboard Mobil Berisiko?
Setiap pekerjaan pembongkaran interior memiliki risiko apabila dilakukan tanpa prosedur yang benar.
Beberapa hal yang perlu diperhatikan antara lain:
Klip atau Panel Plastik Bisa Rusak
Komponen interior kendaraan memiliki banyak klip dan pengunci plastik.
Penggunaan tenaga yang berlebihan dapat menyebabkan klip patah atau panel mengalami kerusakan.
Muncul Bunyi Setelah Dashboard Dipasang
Dashboard yang tidak terpasang dengan baik dapat berpotensi menimbulkan bunyi atau getaran ketika kendaraan berjalan.
Karena itu, pemasangan kembali harus dilakukan dengan teliti.
Konektor Tidak Terpasang dengan Benar
Dashboard modern memiliki banyak konektor.
Jika ada konektor yang tidak terpasang dengan benar, fungsi tertentu dapat mengalami masalah setelah kendaraan selesai dikerjakan.
Sistem Airbag Harus Ditangani dengan Benar
Bagian dashboard dan instrument panel pada kendaraan modern dapat berhubungan dengan sistem keselamatan seperti airbag.
Karena itu, pembongkaran dashboard bukan pekerjaan yang sebaiknya dilakukan sembarangan.
Manual servis kendaraan tertentu secara khusus mensyaratkan prosedur penonaktifan sistem airbag sebelum pekerjaan pada steering wheel, steering column, atau instrument panel dilakukan.
Apakah Freon Harus Dibuang Saat Bongkar Dashboard?
Tidak selalu hanya karena dashboard dibongkar.
Namun, apabila pekerjaan dashboard dilakukan untuk mengeluarkan unit AC atau evaporator dan jalur refrigeran harus dibuka, sistem AC perlu ditangani menggunakan prosedur recovery refrigeran yang sesuai.
DENSO menjelaskan bahwa sebelum evaporator dilepas, refrigeran dalam sistem perlu dipulihkan menggunakan peralatan yang sesuai. Setelah sistem dibuka dan komponen dipasang kembali, proses evakuasi dan pengisian refrigeran dilakukan sesuai spesifikasi kendaraan.
Jadi, pembongkaran dashboard dan pekerjaan pada sistem refrigeran merupakan dua hal yang saling berkaitan hanya jika pekerjaan tersebut memang mengharuskan sistem AC dibuka.
Berapa Lama Proses Bongkar Dashboard Mobil?
Tidak ada satu angka waktu yang berlaku untuk semua kendaraan.
Durasi dapat dipengaruhi oleh:
- Model kendaraan
- Desain dashboard
- Posisi unit HVAC
- Komponen yang harus dilepas
- Tingkat kesulitan akses
- Kondisi klip dan baut
- Jenis pekerjaan yang dilakukan
- Proses pemasangan kembali
- Pengujian setelah pekerjaan selesai
Mobil tertentu mungkin membutuhkan pembongkaran yang relatif sederhana.
Sementara kendaraan lain dapat membutuhkan waktu lebih lama karena unit HVAC berada jauh di balik dashboard.
Karena itu, estimasi waktu sebaiknya diberikan setelah teknisi mengetahui jenis kendaraan dan pekerjaan yang diperlukan.
Berapa Biaya Bongkar Dashboard Mobil untuk Service AC?
Biaya pembongkaran dashboard tidak bisa disamaratakan.
Beberapa faktor yang memengaruhinya antara lain:
1. Jenis Mobil
Setiap kendaraan memiliki tingkat kesulitan berbeda.
2. Tingkat Pembongkaran
Ada pekerjaan yang hanya membutuhkan pelepasan sebagian panel, sementara pekerjaan lain membutuhkan dashboard dilepas lebih banyak.
3. Tujuan Pembongkaran
Biaya pengerjaan tentu berbeda antara sekadar membuka akses dengan pekerjaan yang sekaligus membutuhkan penggantian evaporator atau komponen lainnya.
4. Komponen yang Diganti
Jika setelah dashboard dibongkar ditemukan evaporator rusak, misalnya, biaya komponen akan menjadi bagian tersendiri.
5. Pekerjaan Sistem AC
Jika jalur refrigeran harus dibuka, dapat terdapat pekerjaan tambahan seperti recovery, vacuum, pengujian kebocoran, dan pengisian refrigeran sesuai kondisi kendaraan.
Untuk melihat gambaran biaya service AC lainnya, kamu dapat membaca biaya service AC mobil Bandung.
Apakah Dashboard Harus Dibongkar untuk Cuci Evaporator?
Belum tentu.
Ini penting karena cuci evaporator dan penggantian evaporator merupakan pekerjaan yang berbeda.
Jika tujuan hanya membersihkan evaporator, metode yang digunakan dapat berbeda berdasarkan konstruksi kendaraan dan tingkat kekotorannya.
Pada beberapa kendaraan, evaporator dapat dibersihkan melalui akses tertentu.
Pada kendaraan lain, aksesnya jauh lebih sulit.
DENSO sendiri menunjukkan bahwa pada prosedur tertentu, akses dan pembersihan evaporator dapat dilakukan setelah bagian cooling unit dibuka, sementara proses pelepasan cooling unit pada kendaraan tertentu membutuhkan pembongkaran instrument panel.
Jadi, jangan berasumsi bahwa setiap pekerjaan cuci evaporator otomatis membutuhkan bongkar dashboard.
Kapan Sebaiknya Tidak Membongkar Dashboard?
Pembongkaran dashboard sebaiknya tidak dilakukan jika masalah dapat diselesaikan tanpa mengakses bagian tersebut.
Contohnya:
AC tidak dingin karena magnetic clutch bermasalah.
Tidak perlu membongkar dashboard hanya untuk menangani magnetic clutch.
Contoh lainnya:
Filter kabin sangat kotor.
Solusinya adalah pemeriksaan atau penggantian filter kabin, bukan membongkar dashboard.
Karena itu, diagnosis yang tepat dapat membantu menghindari pekerjaan yang terlalu besar.
Kenapa Pembongkaran Dashboard Sebaiknya Dilakukan Teknisi?
Dashboard bukan sekadar panel plastik yang dapat dilepas dan dipasang kembali.
Di baliknya terdapat berbagai komponen kendaraan, termasuk kabel, konektor, sistem HVAC, dan pada kendaraan tertentu komponen yang berhubungan dengan sistem keselamatan.
Selain itu, pekerjaan AC yang sampai membuka sistem refrigeran membutuhkan peralatan dan prosedur yang tepat.
DENSO merekomendasikan penggunaan manual servis kendaraan untuk prosedur pelepasan dan pemasangan evaporator, termasuk spesifikasi pengencangan baut serta prosedur recovery, evakuasi, dan pengisian refrigeran.
Karena itu, pekerjaan seperti ini lebih aman jika dilakukan oleh teknisi yang memahami konstruksi kendaraan dan sistem AC.

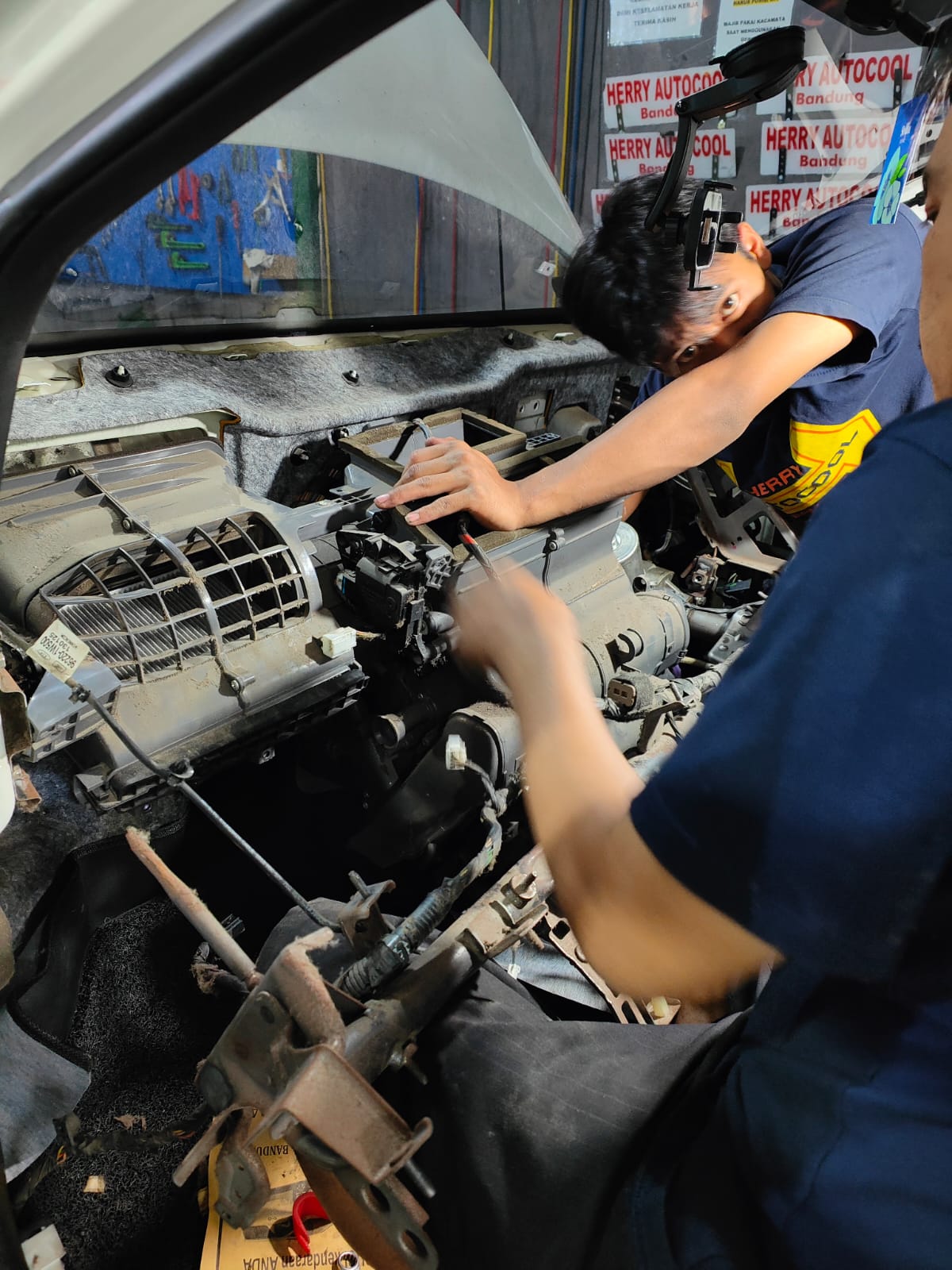

Pembongkaran Dashboard Mobil di Herry Auto Cool Bandung
Pembongkaran dashboard untuk kebutuhan service AC dilakukan berdasarkan hasil pemeriksaan dan kebutuhan kendaraan.
Tidak semua masalah AC membutuhkan pembongkaran dashboard.
Jika pemeriksaan menunjukkan bahwa komponen yang bermasalah berada di balik dashboard dan memang membutuhkan akses lebih jauh, teknisi dapat menentukan bagian yang perlu dibongkar sesuai konstruksi kendaraan.
Dengan pendekatan tersebut, pembongkaran tidak dilakukan secara berlebihan dan pekerjaan dapat diarahkan pada sumber masalah.
Kesimpulan
Pembongkaran dashboard mobil dapat diperlukan dalam pekerjaan service AC tertentu, terutama ketika teknisi harus mengakses evaporator, box evaporator, atau komponen HVAC yang berada di balik dashboard.
Namun, tidak semua masalah AC membutuhkan dashboard dibongkar.
Sebelum melakukan pekerjaan, diagnosis harus dilakukan untuk mengetahui sumber masalah. Jika masalah berasal dari komponen yang dapat diakses tanpa membuka dashboard, pembongkaran tentu tidak diperlukan.
Apabila dashboard memang harus dibongkar, prosesnya perlu dilakukan dengan hati-hati karena terdapat banyak panel, klip, konektor, kabel, serta komponen keselamatan yang harus diperhatikan.
Dengan diagnosis yang tepat dan proses pengerjaan yang sesuai dengan konstruksi kendaraan, pembongkaran dashboard dapat dilakukan sebagai bagian dari perbaikan AC tanpa membongkar bagian yang tidak diperlukan.
Referensi Teknis
Prosedur teknis mengenai pelepasan evaporator, recovery refrigeran, serta kebutuhan mengikuti manual servis kendaraan dapat dilihat pada dokumentasi teknis DENSO.
